第一章   總  述

1. 工程概述

1.1 項目名稱

XXX項目電梯五方可視對講系統工程，

共有    臺電梯，共       單元，

每單元共  梯。

1.2 建設單位              有限公司

1.3 設計及施工單位              有限公司

1.4 項目內容及目標

1.4.1項目內容：電梯IP五方通話系統

1.4.2 項目目標：為項目電梯設備建設一套先進、嚴密、實用、美觀、性能穩定的IP五方通話系統。

2. 設計標準和范圍

2.1 設計依據的標準

2.1.1 設計涉及的計量單位采用國際單位SI制

2.1.2 設計涉及的所有設備和材料，除專門規定外，均依照下列標準規范進行設計，制造、檢驗和試驗。

※  《電梯制造及安裝安全規范》GB7588-2003

※ 《智能建筑設計標準》DBJ08-47-95

※  《民用建筑電氣設計規范》JGJ/T16-92

※ 《商用建筑線纜標準》EIA/TIA-569

2.2 設計范圍

2.2.1  IP聯網型可視五方通話系統。

3. 設計原則

根據工程總體要求,設計遵循以下原則：

3.1 一次性完成該項目的電梯五方通話系統的總體規劃與設計，并按計劃實施，可低成本的擴充電梯梯控、監控等系統。

3.2 系統設計應在技術上達到先進性和成熟性的統一，性能上應具有很高的安全性，可靠性，使用上應具有可維護性和可擴展性；并具有很高的性價比。

3.3 設計選型方面應同時遵循：

3.3.1 集成化原則，應選擇高度集成的設備，便于控制、管理和維護。

3.3.2 模塊化原則，應在軟、硬件上都采用商業化、通用化、模塊結構的設備，使系統具有較強的擴展能力。

3.3.3 可靠性原則，所選設備應具備抵御環境影響的能力；工作穩定可靠，并能適應晝夜全天候工作。

3.3.4 高的性能價格比。

3.3.5 遵循實事求是、先進、可靠、節約、后期服務體系完善的原則。

第二章  IP聯網型可視五方對講系統

1. 概述

電梯的安全始終都是放在第一位的，一個完善電梯五方對講系統（有叫做電梯緊急求救系統）是保障電梯安全運行的一個組成部分。一旦電梯出現了故障，被困在電梯中的人員可以通過電梯對講系統，與管理中心或外界聯系，以便及時地解救被困人員，確保每一個乘客的生命安全，給乘電梯人員創造一個安全的電梯環境是本系統最大的意義。

IP聯網型可視五方對講系統是根據《電梯制造及安裝安全規范》GB7588-2003專門設計的產品。它具備以下功能：

一、對講功能：電梯話機多方任意互通對講、各話機緊急求助對講，管理中心機與電梯轎箱話機可視對講（轎箱內需要有攝像頭）；

二、管理中心主機記錄：通話次數、未接來電，并與監控系統配合錄相留影，對講與監控、控制聯動，把單純電梯緊急呼叫提升到多功能綜合管理的層面上，對提高電梯安全運行、故障的事后解救構建了一個安全、便利的環境。為人們的生活提供便利。

2. 系統設計指導思想

2.1便于管理

通過可視電梯管理機可以實現整個電梯群的統一管理。且可以實現電梯群中任意一臺電梯轎廂主機與管理機之間實現可視對講，管理機可以呼叫任意一臺電梯分機，電梯群中任意一臺轎廂主機和電梯話機可以呼叫管理機。每梯內轎廂、轎頂、底坑、機房分機之間可以互相呼叫對講。管理主機可以對系統內所有分機進行呼叫，管理主機的來電顯示中可以清楚的看到電梯的編號。這樣大大地方便了電梯通訊系統的管理。

2.2建立全面的溝通渠道。

通過電梯對講系統，使管理中心、各梯轎廂、轎頂、底坑、機房之間建立了一條內部通訊的通道，不論在什么位置都可以互相呼叫通話，各電梯的工作平臺也可進行呼叫。給電梯的維護與管理帶來了非常方便的溝通渠道。

2.3安全第一。

當轎廂人員按轎廂主機呼救鍵時，管理主機和機房分機同時振鈴，并且機房和管理機人員都可以摘機與轎廂中呼救人員通話，并且管理主機可以看到轎廂內的呼叫人員，（可升級成可視功能）確保了乘梯人員的安全。

2.4系統的可靠性、可擴充性、可維護性是本系統能否真正實用的關鍵所在。

系統的可靠性包括系統設備的可靠性，信號傳輸?shù)目煽啃?，抗人為故障的能力。系統可擴充性包括：多梯聯網，系統電梯的數量，傳輸距離，通話質量。系統可維護性是指當系統出現故障時，在最短的時間內找出故障部位，并在不影響整個系統正常使用的情況下更換設備，盡可能不影響其他用戶的使用。并確保在發生設備故障、線路故障時不會影響整個系統的運行。

2.5合理的性能價格比

系統網絡能與綜合布線融為一體從而減少重復布線和施工成本，可與監控網絡、梯控、數據采集、電梯監測等系統共網。

3. 系統設計

本系統是一種全數字雙向?qū)χv系統。對講系統是采用TCP/IP純數字編碼技術，標準SIP語音，ONVIF視頻協議，消回聲技術等通訊輸技術，使整個系統能雙向通訊，即轎廂、轎頂、底坑、機房分機能向管理機呼叫，且管理機也能呼叫各電梯分機，電梯通訊系統中各設備間均可以實現雙向呼叫通話。系統采用光纖或UTP5E組網，保證通話高質量。

4． 系統組成

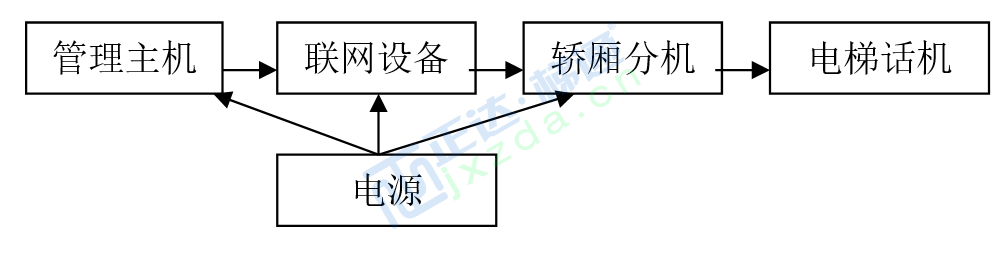

單電梯通訊系統根據不同的設備配置，達到不同功能的效果，而且還具有很強的延伸性。系統的基本組成方式由四部分組成，如下圖：

管理主機：物業管理處使用，接受和處理轎廂、轎頂、底坑、機房等分機的呼叫通話和求救信息。多部梯共用一臺。

連網設備：聯網使用，用于各梯之間信號到管理中心的連接。如果用傳統的以太網方式組網，設備包括：網線、光纖、光纖收發器、交換機；如果用EPON方式組網，設備包括：網線、光纖、ONU、OLT、分光器、交換機。

機房分機：分機是轎內、轎頂、底坑、機房話機與管理主機的主要通訊設備，除了具有乘梯人員遇到緊急情況向外邊求助功用外，內部通訊系統還可以給電梯維護人員帶來方便。分機可以是一梯一部、兩梯一部、三梯一部、四梯一部，根實際情選擇。

電梯話機：有轎內、轎頂、底坑、機房話機，有手柄和免提型兩種。他們都是保證電梯日常為呼吁正常運行不可缺少的設備。轎內、轎頂、底坑、機房話機各一臺。

應急電源：應急電源是電梯中必不可少的設備。當電梯遇到停電時，應急電源不僅點亮轎廂中的應急燈和啟動報警警笛，并且給電梯通訊系統應急供電，使被困梯人員可以在照明的環境中通過轎廂主機上的緊急呼叫按鈕向管理處和機房值班人員求救。一部梯一臺。

5． 分機系統接線圖。

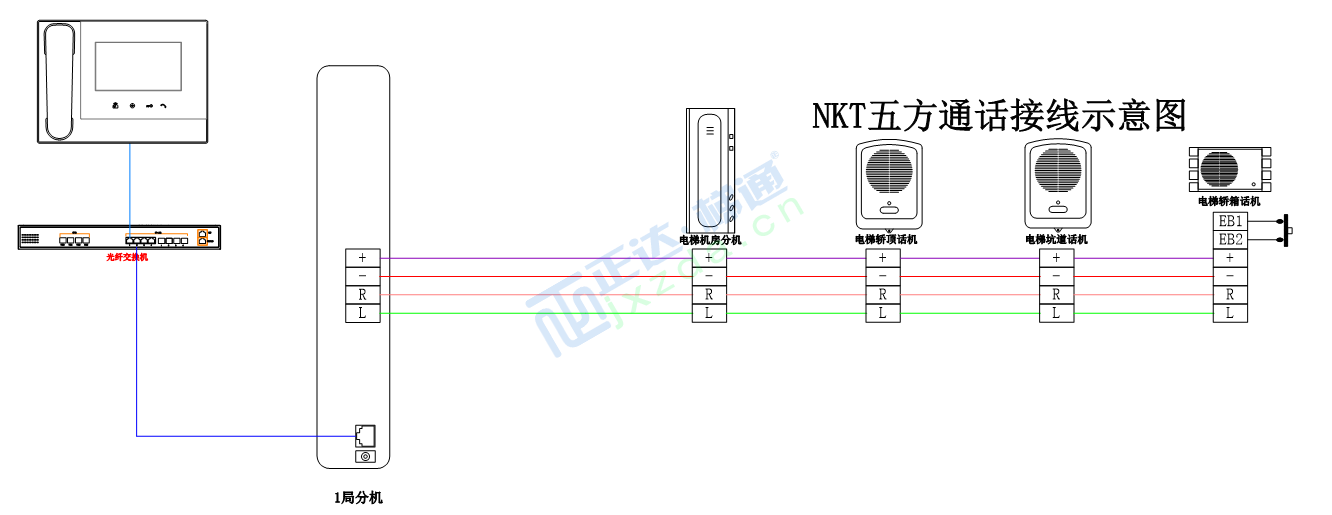

      5.1  1局分機接線圖：

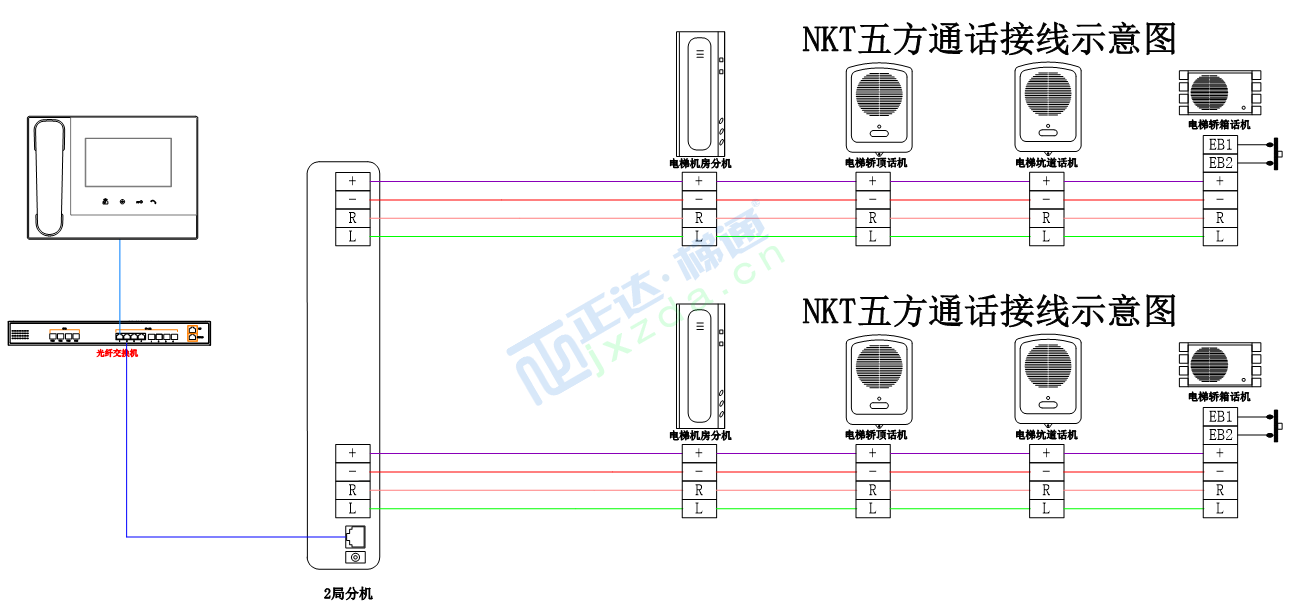

5.2  2局分機接線圖：

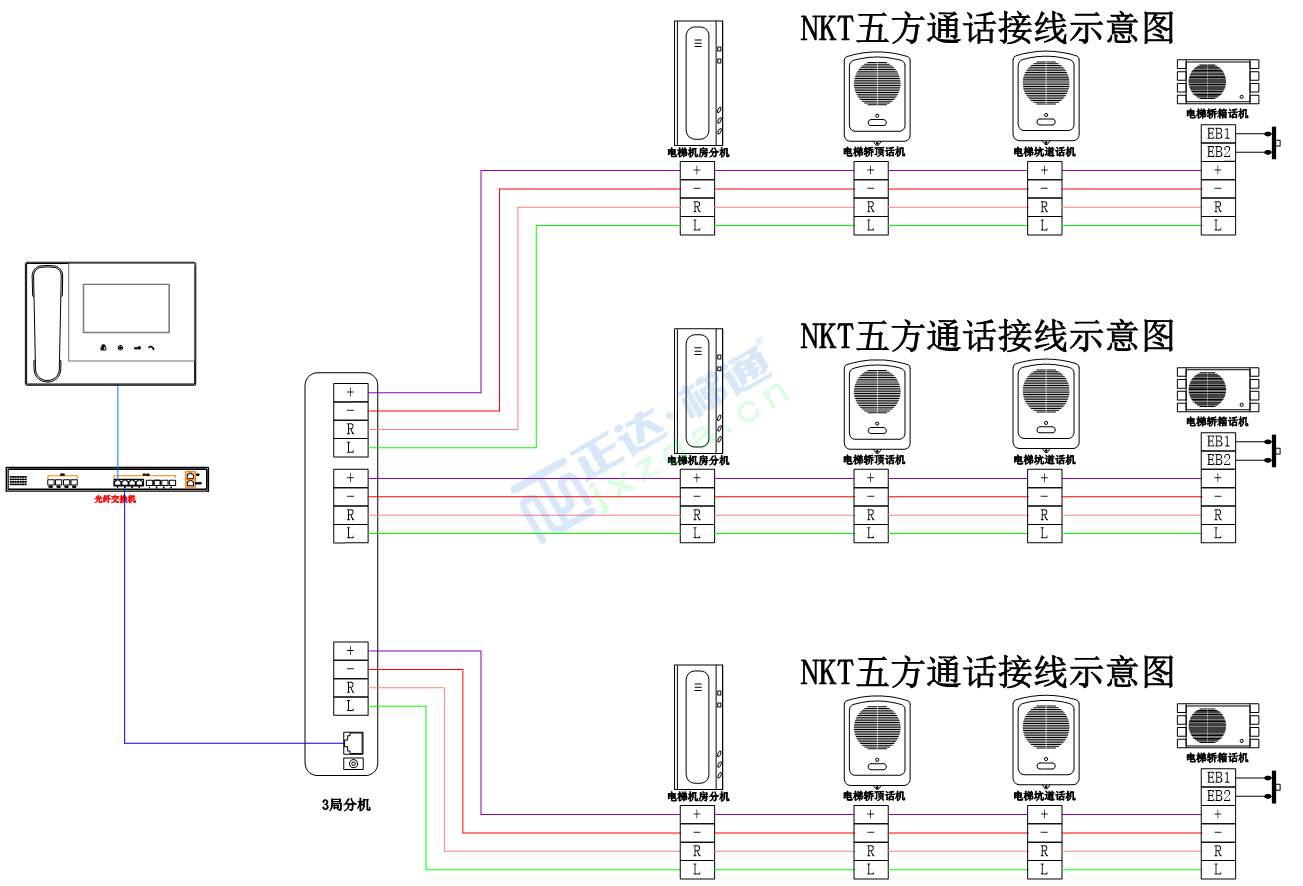

5.3  3局分機接線圖

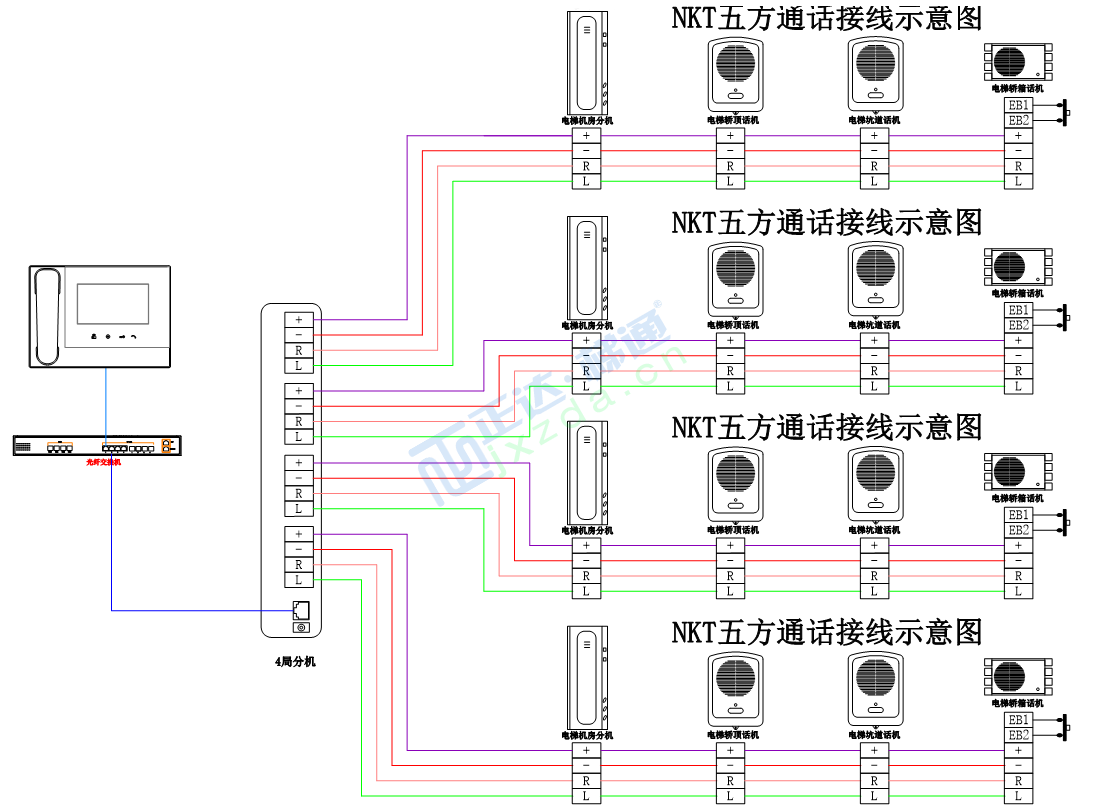

5.4  4局分機接線圖：

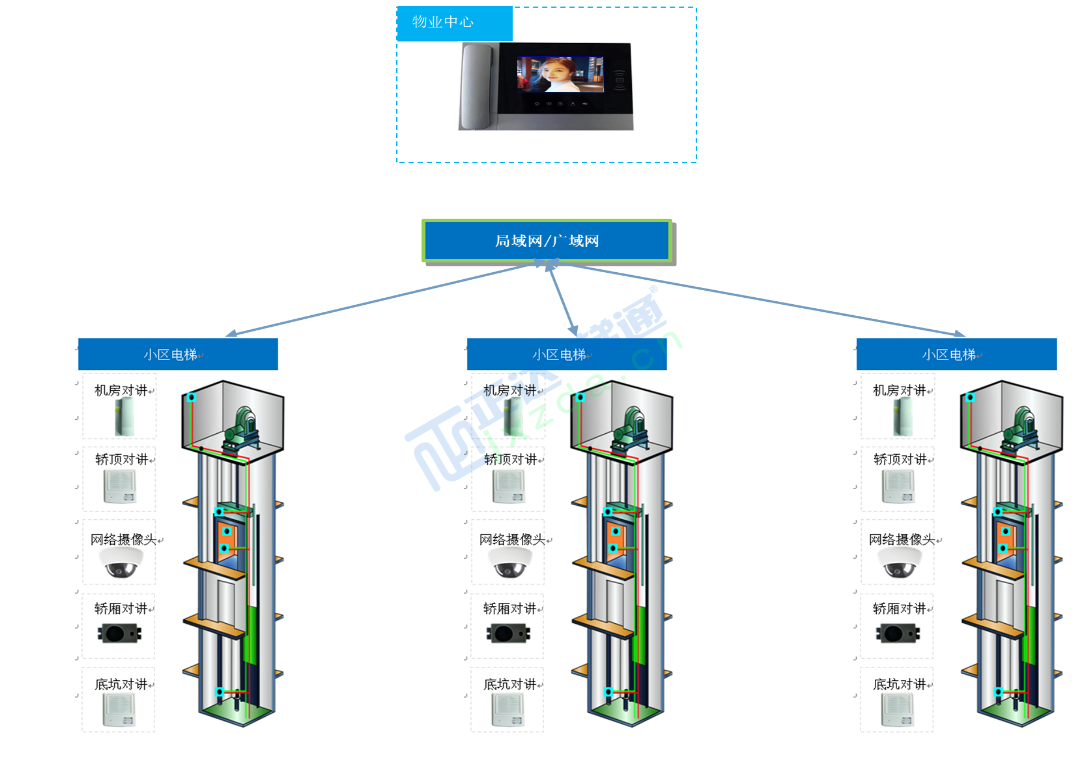

5.5  多臺電梯聯網圖：

第三章 系統設備及基本技術參數

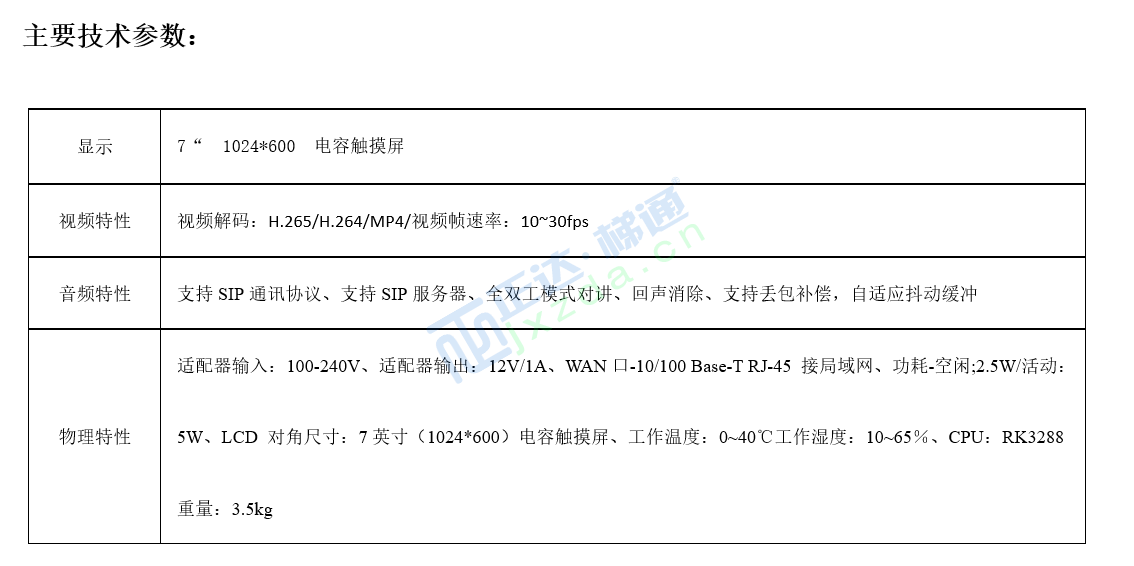

一、管理主機

概述

電梯管理主機采用液晶電容觸摸屏顯示方式，

清晰直觀便于操作。電梯管理主機可以呼叫電梯群

中任意一臺電梯對講分機，各電梯對講話機均能呼

叫電梯對講管理主機。

功能

能選擇呼叫電梯群內任意一臺電梯對講分機、并能實現清晰雙向?qū)χv。

8位編碼呼叫，管理主機對分機數量沒有限制。

接收各電梯分機呼叫和求助，并顯示來電號碼。

能記錄電梯分機來電地址和時間，并能對歷次來電進行查詢。

注:

1. 根據接口說明將話機的手柄線插入手柄接口。

2. 將電源適配器插入話機的 DC 口，另一端插入電源插座。

3. 用RJ45網線將一端插入話機的WAN口(請參考接口說明圖1)，另一端插入與外網設備，如果話機連接網線后，狀態欄上的網絡連接狀態顯示為,說明網絡已經連接正常，此時話機可以進行相關的網絡通話，上網等相關操作。

如果待機桌面的網絡連接狀態顯示為,請檢查網絡配置是否正確，檢查網線是否插觸良好。

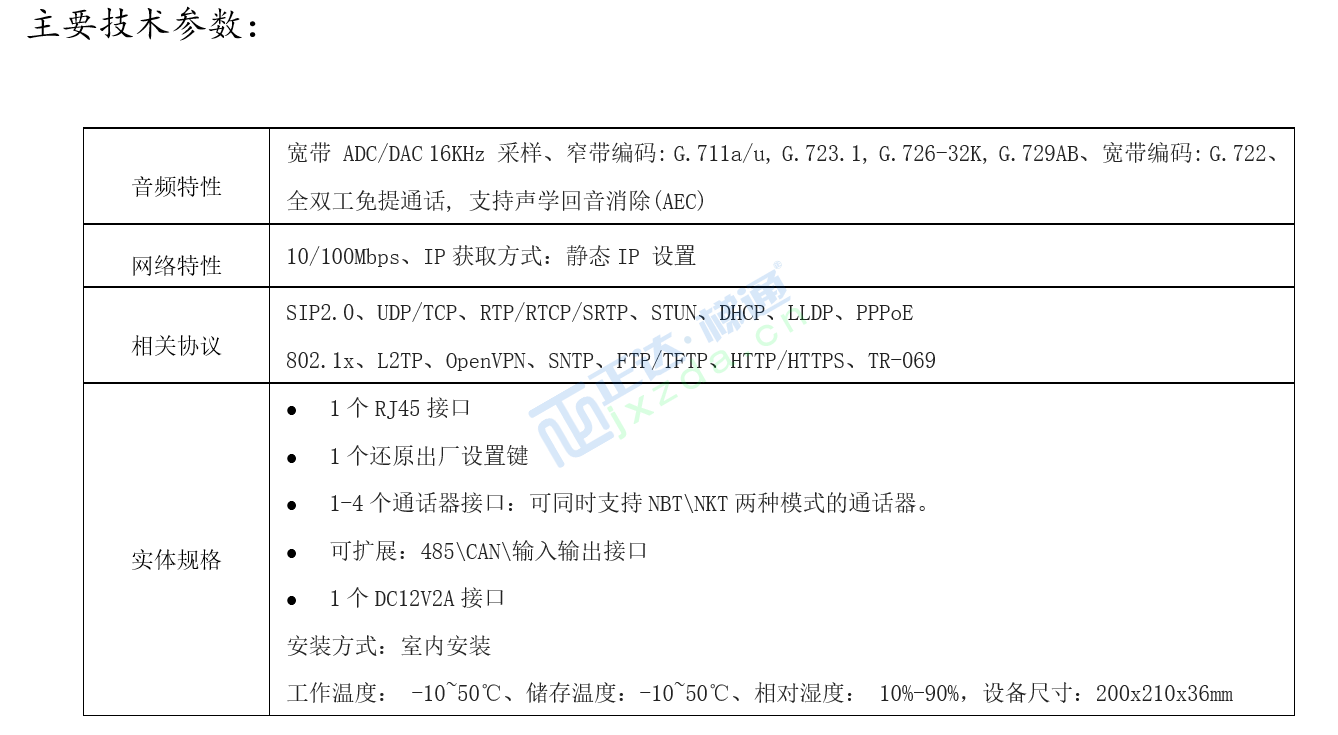

 二、電梯五方通話前端分機

 概述

電梯分機主要作用是將電梯話機的音頻進行編碼，

采用標準SIP語音協議，運用的消回聲算法，解決傳

統對講系統中存在的音質不佳、組網復雜、傳輸距離

短、互動性差等問題。它可集成一、二、三、四局分

機及電梯數據采集等，適應多種使用環境，方便快速

部署設備，是電梯廠家、物業、被困緊急救援等通訊

的理想選擇。

具體型號如下：

NBT-01 ：2線制1局通話前端分機      NKT-01：4線制1局通話前端分機

NBT-02 ：2線制2局通話前端分機      NKT-02：4線制2局通話前端分機

NBT-03 ：2線制3局通話前端分機      NKT-03：4線制3局通話前端分機

NBT-04 ：2線制4局通話前端分機      NKT-04：4線制4局通話前端分機

二、電梯五方通話前端分機

概述

電梯分機主要作用是將電梯話機的音頻進行編碼，

采用標準SIP語音協議，運用的消回聲算法，解決傳

統對講系統中存在的音質不佳、組網復雜、傳輸距離

短、互動性差等問題。它可集成一、二、三、四局分

機及電梯數據采集等，適應多種使用環境，方便快速

部署設備，是電梯廠家、物業、被困緊急救援等通訊

的理想選擇。

具體型號如下：

NBT-01 ：2線制1局通話前端分機      NKT-01：4線制1局通話前端分機

NBT-02 ：2線制2局通話前端分機      NKT-02：4線制2局通話前端分機

NBT-03 ：2線制3局通話前端分機      NKT-03：4線制3局通話前端分機

NBT-04 ：2線制4局通話前端分機      NKT-04：4線制4局通話前端分機

三、電梯話機

 1、概述

轎箱內話機是安裝在電梯轎廂內的電梯緊急呼叫裝置。

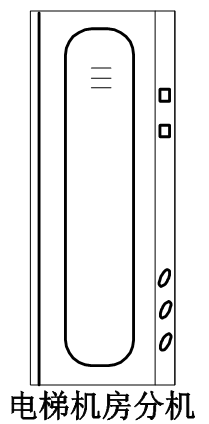

電梯機房話機是安裝在電梯機房的話機，它具有1個呼叫鍵。

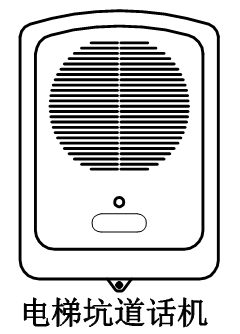

底坑話機是安裝在電梯底坑的電梯分機，它具有1個呼叫鍵

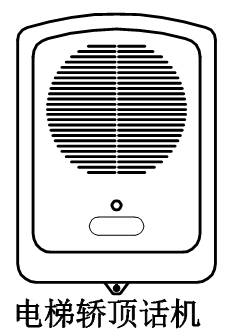

轎頂話機是安裝在電梯轎頂?shù)脑挋C，它具有1個呼叫鍵

2、話機的技術參數：

     NKT系統總線：4線   NBT系統總線：2線

     音頻輸出不失真率：  30mw

     頻率響應：300~3400HZ  3dB

     工作電壓：   12V   10%

     靜態工作電流：20 mA

 3、話機功能：

     按緊急求助鍵可以呼叫管理主機和其它話機不論誰摘機都能與轎廂話機通話。

電梯轎頂話機、底坑分機、機房分機能接管理主機等呼叫并能實現清晰雙向?qū)χv。

四、系統電源

1、產品功能簡介：

具有后備電池，掉電可自動切換。

具有過放電保護裝置，防止損壞后備電池。

具有電源工作指示燈。

具有短路保護作用。

具有平時自動給后備電池充電功能。

具有應急燈輸出接線端，市電停電時可給應急燈供電。

2、產品技術參數：

輸入電壓：AC220V  10%

輸出電壓：DC12V  10%

最大輸出電流：3A

電壓穩定度：≤1.5%

負載穩定度：≤5%

過流保護：200%

后備電源：7ASH*1

第四章 電梯聯網系統的布線及要求

       電梯聯網系統的布線是電梯群通訊系統的重要組成部分，它猶如在小區內建立一條“信息高速公路”，電梯群通訊系統內的各種信號在這條“信息高速公路”上暢通無阻，使整個小區電梯群通訊系

統協調、穩定、可靠地運行。因此布線顯得十分重要。高質量的布線，能使系統運行穩定可靠。不合理布線會大大降低系統性能，使系統信息不暢、工作不可靠，甚至?xí)斐烧麄€系統癱瘓。所以應十

分重視系統的布線。

4.1 系統線材

一、光纖：主要用于管理中心與各單元的電梯機房之間長距離（大于100米）聯接，一般選用優級質的4芯單模

        光纜，比較硬，好施工，對使用環境沒有要求，防鼠咬，不容損壞，壽命長等優點，帶寬大，數據傳輸遠。

二、網線：主要用于分機與交換機或光纖收器、ONU之間短距離聯接，布線是需要穿管保護。

三、4芯RVV4*0.75線:用于話機之間通訊及供電。此線一般電梯出廠時預留在電梯隨行電纜中，可以直接使用，若損壞則需重新布設。

4.2 網絡選擇

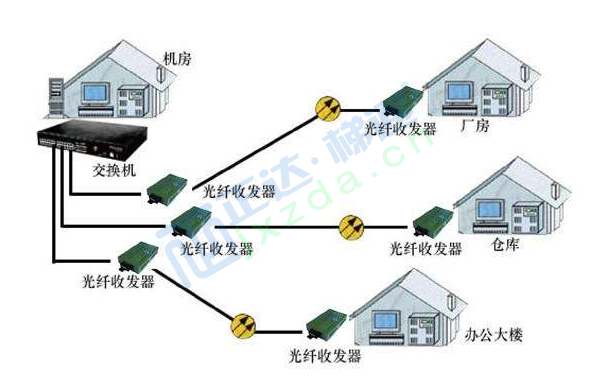

一、傳統以太網架構組網

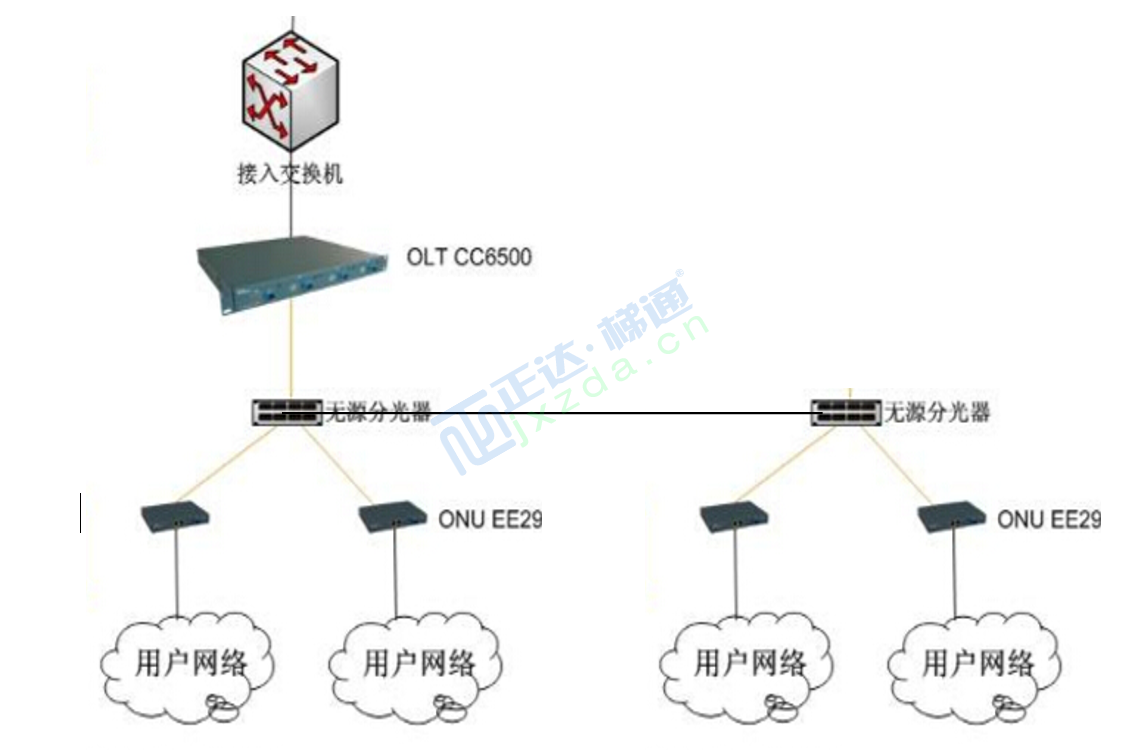

二、PON架構組網

以上網絡架構可根據實際情選擇，只要能把網絡搞通就行了。

三、設備安裝：

      A，規劃主機及分機的IP地址，不要與同網絡中的IP地址相同以免發生

         IP沖突到至設備不能使用。

              例：

                X棟1單元有2臺電梯：

                 若使用1分局分機，需要2臺分機

                                  電梯1分配IP：192.168.57.10

                                  電梯2分配IP：192.168.57.11

                   使用2分局分機，需要1臺分機

                                  電梯1分配IP：192.168.57.11

                                               端口：01

                                 電梯2分配IP：192.168.57.11

                                               端口：02

 B、主機，也就是我們常說的服務器：

                                   分配IP：192.168.57.3

             一般把選用網段的 1-10 留給服務器用，設置好IP地址，我們可以正

         式進入安裝流程。

  C，在電梯機房選擇好安裝位置：

         一、不能漏水

         二、磚墻要結實，防止設備掉落

         三、盡量選擇陰涼處

         四、與其它設備不沖突。

  D，安裝流程：設備一般安裝高度為1.5米，將產品用螺釘固定，要求

                  安裝穩固。注意安裝位置不要傾斜，使用方便，不得影

                  響其它活動部件的正常狀態。

         一、固定好電源

         二、固定好光貓

         三、固定分機：

         四、將話機分別安裝在轎頂、轎箱內、底坑、電梯機房。將通訊線

             與話機的專用接口對接；

         五、聯接設備電源及其它信號線。

  四，電梯管理系統安裝時安全規定

          A、必須2個人協同施工；

          B、現場必須有警示牌和告之牌；

          C、進入電梯內必須開安全鎖；

          D、不得穿拖鞋等進入施工現場；

          E、用電必須注意用電安全；

          F、施工完成后必須清理現場，確保沒有影響電梯運行的情況后

             才能開電梯。

 五、系統的培訓

A、對維護人員進行系統原理走線及一般性維護培訓；

B、對操作人員進行操作規則及一般常識培訓。

六、售后服務

A、系統質保期為一年。

B、在質保期內，對于系統設備的損壞（人為的及不可抗拒因素造成的除外），本公司無償更換或維修系統設備

  第五章   本產品的優越性能介紹

 一、采用TCP/IP聯網傳輸，擴展性強，與監控等其它網絡系統共網，成本低。

二、獨特的消回聲技術，雙工通話話音清晰、無側音、不失真。

 三、系統自動巡檢，設備維護簡單，智化判斷，主動提示設備故障。

 四、管理主機采用全中文來電顯示模式，工作人員可準確輕松的辨別求助或來電電梯所在的位置，并且可以自動記錄來電的時間和位置。

 五、任何一個子系統（電梯）內部出現問題，都不影響其他電梯的使用。

 六、可視對講系統可以隨時監視系統內任何一臺電梯的時事情況，轎廂求救時，現場情況一目了然。
